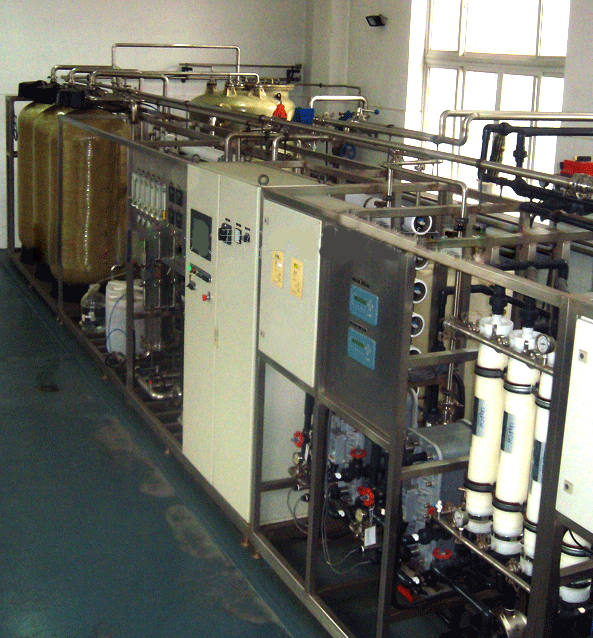

醫用注射劑純化水設備

　　設備基本配置：
　　產品名稱：醫用注射劑純化水設備
　　型號：zl-zsj001
　　額定頻率：50（Hz）
　　額定功率：2000（w）
　　進水壓力：0.3（Mpa）
　　供水量 ：5000（L/h）
　　外形尺寸：8000*3000*20000（cm）
　　電壓：380（V）
　　凈重：1000

　　制藥用水分類及水質標
　　1、制藥用水(工藝用水：藥品生產工藝中使用的水，包括飲用水、純化水、注射用水)分類
　　1）飲用水（Potable-Water）：通常為自來水公司供應的自來水或深井水，又稱原水，其質量必須符合國家標準GB5749-85《生活飲用水衛生標準》。按2000中國藥典規定，飲用水不能直接用作制劑的制備或試驗用水。
　　2）純化水（Purified Water）：為原水經蒸餾法、離子交換法、反滲透法或其他適宜的方法制得的制藥用的水、不含任何附加劑。純化水可作為配制普通藥物制劑的溶劑或試驗用水，不得用于注射劑的配制采用離子交換法、反滲透法、超濾法等非熱處理制備的純化水一般又稱去離子水。采用特殊設計的蒸餾器用蒸餾法制備的純化水一般又稱蒸餾水。
　　3）注射用水（Water for Injection）：是以純化水作為原水，經特殊設計的蒸餾器蒸餾，冷凝冷卻后經膜過濾制備而得的水。注射用水可作為配制注射劑用的溶劑。
　　4）滅菌注射用水（Sterile Water for Injection）：為注射用水依照注射劑生產工藝制備所得的水。滅菌注射用水用于滅菌粉末的溶劑或注射液的稀釋劑。
　　2、制藥用水的水質標準
　　1）飲用水：應符合中華人民共和國國家標準《生活飲用水衛生標準》（GB5749-85）
　　2）純化水：應符合《2000中國藥典》所收載的純化水標準。
　　在制水工藝中通常采用在線檢測純化水的電阻率值的大小，來反映水中各種離子的濃度。制藥行業的純化水的電阻率通常應≥0.5MΩ.CM/25℃,對于注射劑、滴眼液容器沖洗用的純化水的電阻率應≥1MΩ.CM/25℃。
　　3）注射用水：應符合2000中國藥典所收載的注射用水標準。

　　GMP對制藥用水制備裝置的要求
　　1、結構設計應簡單、可靠、拆裝簡便。
　　2、為便于拆裝、更換、清洗零件，執行機構的設計盡量采用的標準化、通用化、系統化零部件。
　　3、設備內外壁表面，要求光滑平整、無死角，容易清洗、滅菌。零件表面應做鍍鉻等表面處理，以耐腐蝕，防止生銹。設備外面避免用油漆，以防剝落。
　　4、制備純化水設備應采用低碳不銹鋼或其他經驗證不污染水質的材料。制備純化水的設備應定期清洗，并對清洗效果驗證。
　　5、注射用水接觸的材料必須是優質低碳不銹鋼（例如316L不銹鋼）或其他經驗證不對水質產生污染的材料。制備注射用水的設備應定期清洗，并對清洗效果驗證。
　　6、純化水儲存周期不宜大于24小時，其儲罐宜采用不銹鋼材料或經驗證無毒，耐腐蝕，不滲出污染離子的其他材料制作。保護其通氣口應安裝不脫落纖維的疏水性除菌濾器。儲罐內壁應光滑，接管和焊縫不應有死角和沙眼。應采用不會形成滯水污染的顯示液面、溫度壓力等參數的傳感器。對儲罐要定期清洗、消毒滅菌，并對清洗、滅菌效果驗證。
　　7、制藥用水的輸送
　　1）純化水和制藥用水宜采用易拆卸清洗、消毒的不銹鋼泵輸送。在需用壓縮空氣或氮氣壓送的純化水和注射用水的場合，壓縮空氣和氮氣須凈化處理。
　　2）純化水宜采用循環管路輸送。管路設計應簡潔，應避免盲管和死角。管路應采用不銹鋼管或經驗證無毒、耐腐蝕、不滲出污染離子的其他管材。閥門宜采用無死角的衛生級閥門，輸送純化水應標明流向。
　　3）輸送純化水和注射用水的管道、輸送泵應定期清洗、消毒滅菌，驗證合格后方可投入使用。
　　8、壓力容器的設計，須由有許可證的單位及合格人員承擔，須按中華人民共和國國家標準《鋼制壓力容器》（GB150-80）及“壓力容器安全技術監察規程”的有關規定辦理。

　　典型的純化水制備系統
　　反滲透法：反滲透法制備純水技術是60年代發展起來的新技術。由于它操作工藝簡單，除鹽和除熱源效率高，又比較經濟?！睹绹幍洹窂?9版開始收載此法，為制備注射用水的法定方法之一。
　　機制：反滲透是滲透的逆過程，是指借助一定的推力（如壓力差、溫度差等）迫使溶液中溶劑組分通過適當?shù)陌胪改亩枇裟骋蝗苜|(zhì)組分的過程。

　　工藝流程
　　反滲透法制備注射用水的工藝流程為：原水→預處理→一級高壓泵→一級反滲透裝置→離子交換樹脂→二級高壓泵→二級反滲透裝置→純水

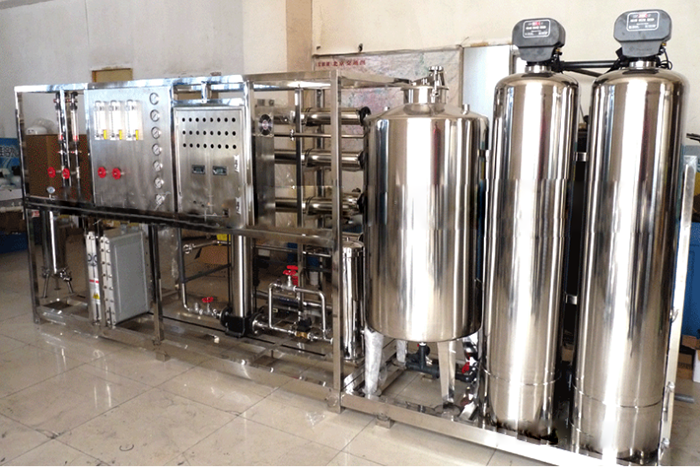

醫用注射劑純化水設備

　　設備選材安裝（藥品GMP實施與認證P168）（對于藥廠來說）
　　31條設備的設計、選型、安裝應符合生產要求，易于清洗、消毒或滅菌，便于生產操作和維修、保養并能防止差錯和減少污染。
　　32條與藥品直接接觸的設備表面應光滑、平整、易清洗或消毒、耐腐蝕不與藥品發生化學變化或吸附藥品。設備所用的潤滑劑、冷卻劑等不得對藥品或容器造成污染。
　　33條與設備連接的主要固定管道應標明管內物料名稱、流向。
　　34條純化水、注射用水的制備、儲存和分配應能防止微生物的滋生和污染。儲罐和輸送管道所用材料應無毒、耐腐蝕。管道的設計和安裝應避免死角、盲管儲罐和管道要規定清洗、滅菌周期。注射用水儲罐的通氣口應安裝不脫落纖維的疏水性除菌濾器。注射用水的儲存可采用80oC以上保溫、65oC以上保溫循環或4oC以下存放。


　　注射用水
　　檢查
　　1 pH值：應為5.0～7.0。
　　2氨：取本品50ml，加堿性碘化汞鉀試液2ml，放置15分鐘；如顯色，與氯化銨溶液（取氯化銨31.5mg，加無氨水適量使溶解并稀釋成1000ml）1ml，加無氨水48ml與堿性碘化汞鉀試液2ml制成的對照液比較，不得更深（0.00002%）。
　　3細菌內毒素：每1m中含內毒素量應小于0.25EU。
　　4氯化物、硫酸鹽與鈣鹽：取本品，分置三支試管中，每管各50ml一管中加硝酸5滴與硝酸銀試液1ml，二管中加氯化鋇試液2ml，三管中加草酸銨試液2ml，均不得發生渾濁。
　　5硝酸鹽：取本品5ml置試管中，于冰浴中冷卻，加10%氯化鉀溶液0.4ml與0.1%二苯胺硫酸溶液0.1ml，搖勻，緩緩滴加硫酸5ml，搖勻，將試管于50oC水浴中放置15分鐘，溶液產生的藍色與標準硝酸鹽溶液[取硝酸鉀0.163g，加水溶解并稀釋至100ml，搖勻，精密量取1ml，加水稀釋成100 ml，再精密量取10 ml加水稀釋成100 ml搖勻，即得（每1 ml相當于1μgNO3）]0.3ml，加無硝酸鹽的水4.7 ml，用同一方法處理后的顏色比較，不得更深（0。000006%）。
　　6亞硝酸鹽：取本品10ml，置納氏管中，加對氨基苯磺酰胺的稀鹽酸溶液（1→100）1ml及鹽酸萘乙二胺溶液（0.1→100）1ml，產生的粉紅色，與標準亞硝酸鹽溶液[取亞硝酸鈉0.750g（按干燥品計算），加水溶解，稀釋至100 ml，搖勻，精密量取1 ml，加水稀釋成100 ml，搖勻，再精密量取1 ml，加水稀釋成50 ml，搖勻，即得（每1 ml相當于1μgNO2）]0.2ml，加無亞硝酸鹽的水9.8ml，用同一方法處理后的顏色比較，不得更深（0.000002%）。
　　7二氧化碳：取本品25ml，置50ml具塞量筒中，加氫氧化鈣試液25ml，密塞振搖，放置，1小時內不得發生渾濁。
　　8易氧化物：取本品100ml，加稀硫酸10ml，煮沸后，加高錳酸鉀滴定液（0.02mol/L）0.10ml，再煮沸10分鐘，粉紅色不得完全消失。
　　9不揮發物：取本品100ml，置105oC恒重的蒸發皿中，在水浴上蒸干，并在105oC干燥至恒重，遺留殘渣不得過1mg。
　　10重金屬：取本品40ml，加醋酸鹽緩沖液（pH3.5）2ml與硫代乙酰胺試液2 ml，搖勻，放置2分鐘，與標準鉛溶液2.0ml加水38 ml用同一方法處理后的顏色比較，不得更深（0.00005%）。

　　滅菌注射用水
　　檢查
　　1 pH值：應為5.0～7.0。
　　2氨：取本品50ml，加堿性碘化汞鉀試液2ml，放置15分鐘；如顯色，與氯化銨溶液（取氯化銨31.5mg，加無氨水適量使溶解并稀釋成1000ml）1ml，加無氨水48ml與堿性碘化汞鉀試液2ml制成的對照液比較，不得更深（0.00002%）。
　　3細菌內毒素：每1m中含內毒素量應小于0.25EU。
　　4氯化物、硫酸鹽與鈣鹽：取本品，分置三支試管中，每管各50ml一管中加硝酸5滴與硝酸銀試液1ml，二管中加氯化鋇試液2ml，三管中加草酸銨試液2ml，均不得發生渾濁。
　　5硝酸鹽：取本品5ml置試管中，于冰浴中冷卻，加10%氯化鉀溶液0.4ml與0.1%二苯胺硫酸溶液0.1ml，搖勻，緩緩滴加硫酸5ml，搖勻，將試管于50oC水浴中放置15分鐘，溶液產生的藍色與標準硝酸鹽溶液[取硝酸鉀0.163g，加水溶解并稀釋至100ml，搖勻，精密量取1ml，加水稀釋成100 ml，再精密量取10 ml加水稀釋成100 ml搖勻，即得（每1 ml相當于1μgNO3）]0.3ml，加無硝酸鹽的水4.7 ml，用同一方法處理后的顏色比較，不得更深（0。000006%）。
　　6亞硝酸鹽：取本品10ml，置納氏管中，加對氨基苯磺酰胺的稀鹽酸溶液（1→100）1ml及鹽酸萘乙二胺溶液（0.1→100）1ml，產生的粉紅色，與標準亞硝酸鹽溶液[取亞硝酸鈉0.750g（按干燥品計算），加水溶解，稀釋至100 ml，搖勻，精密量取1 ml，加水稀釋成100 ml，搖勻，再精密量取1 ml，加水稀釋成50 ml，搖勻，即得（每1 ml相當于1μgNO2）]0.2ml，加無亞硝酸鹽的水9.8ml，用同一方法處理后的顏色比較，不得更深（0.000002%）。
　　7二氧化碳：取本品25ml，置50ml具塞量筒中，加氫氧化鈣試液25ml，密塞振搖，放置，1小時內不得發生渾濁。
　　8易氧化物：取本品100ml，加稀硫酸10ml，煮沸后，加高錳酸鉀滴定液（0.02mol/L）0.10ml，再煮沸10分鐘，粉紅色不得完全消失。
　　9不揮發物：取本品100ml，置105oC恒重的蒸發皿中，在水浴上蒸干，并在105oC干燥至恒重，遺留殘渣不得過1mg。
　　10重金屬：取本品40ml，加醋酸鹽緩沖液（pH3.5）2ml與硫代乙酰胺試液2 ml，搖勻，放置2分鐘，與標準鉛溶液2.0ml加水38 ml用同一方法處理后的顏色比較，不得更深（0.00005%）。
　　11其他：應符合注射劑項下有關的各項規定（中華人民共和國藥典2000版二部P附錄6）
